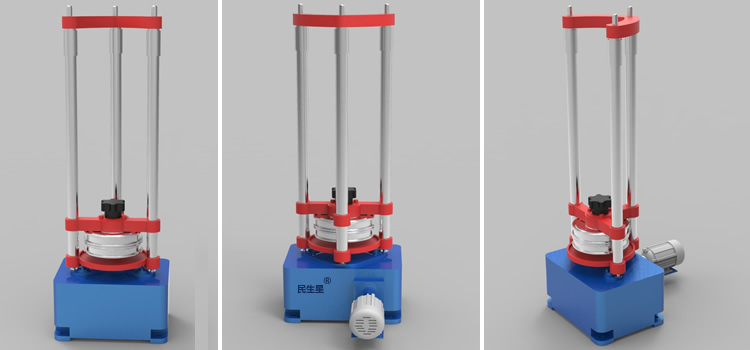

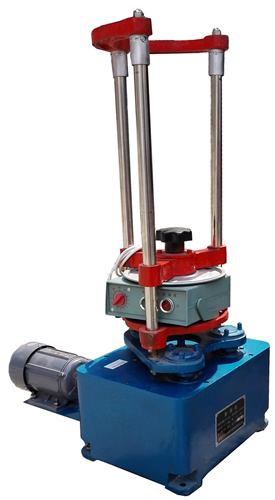

XSB-88型自動標準振篩機
 |
 |
| XSB-88型自動標準振篩機是與試驗篩配套使用的的試驗設備。該機具有左右回轉及上下振擊雙重運動進行篩分工作，能定時控制篩分時間，篩分?jǐn)?shù)據準確，操作維護簡便，并且體積小，重量輕，噪音低，是煤炭、冶金、電力、化工等行業實驗室對物料顆粒分級篩選的設備。 技術參數: 1. 篩具直徑: 200毫米; 2. 篩具疊高:400毫米;裝篩層數：10層; 3. 回轉半徑:12.5毫米; 4. 篩搖動次數:221次/分; 5. 震擊次數:147次/分; 6. 上下振幅行程:6毫米; 7. 定時范圍:0-60分鐘; 8. 電源電壓:三相AC380V.50HZ; 9. 電機功率:370瓦; 10. 轉速:2800轉/分. 11.整機重量：90kg 12.外形尺寸（長×寬×高）mm：600×380×900 產品包裝：木箱，尺寸：長690mm，寬450mm，高1010mm，重100公斤 自動標準振篩機工作原理該機主要有傳動、擺動、振擊、夾緊機構及電器等部分組成。電動機通過傳動軸將動力傳遞給蝸桿、蝸輪及凸輪機構，從而使與其配合的偏心輪旋轉產生回轉運動，釘桿上下往復移動產生振擊運動。上蓋手柄順時針轉動，使其夾緊固定在支架上，逆時針轉動，夾緊機構松開，上蓋可根據需求上下移動。 自動標準振篩機安裝及使用1、該機應安放在平整堅實的混凝土工作臺上，并用地腳螺拴固定。 2、接通三相380V電源，轉動定時器旋紐，將鈕子開關撥至“開”，機器應正常運轉。從上部觀察篩架運轉放向，應為順時針。檢驗無誤后即可投入使用。 3、反時針旋轉上蓋手柄，提起上蓋，將盛有篩分物料的試驗套篩（按孔徑順序上大下小依次排列）安防在盛篩盤上，然后壓下上蓋，順時針旋緊手柄，把套篩固定好。 4、將定時器旋至所需時間，撥動鈕子開關至“開”，機器開始工作，到所定時間自動停止篩分。 5、將鈕子開關撥至“關”。松開上蓋，取出套篩，按各行業標準規定計算篩上（或篩下）物料的百分比。 6、工作完畢，切斷電源，將機器擦拭干凈，并用塑料罩罩好。 自動標準振篩機注意事項為保護內機件不受損壞，在使用前將箱體面板上油尺頭取出加油,加抗磨液壓機油32#，設備加油量3公斤。 標準振篩機短視頻產品展示：

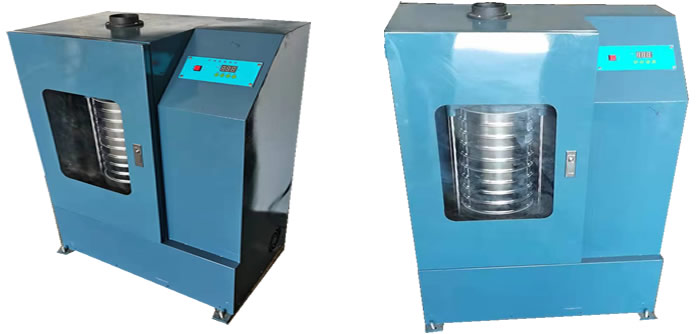

另有：XSB-99密封型標準振篩機（帶除塵罩）

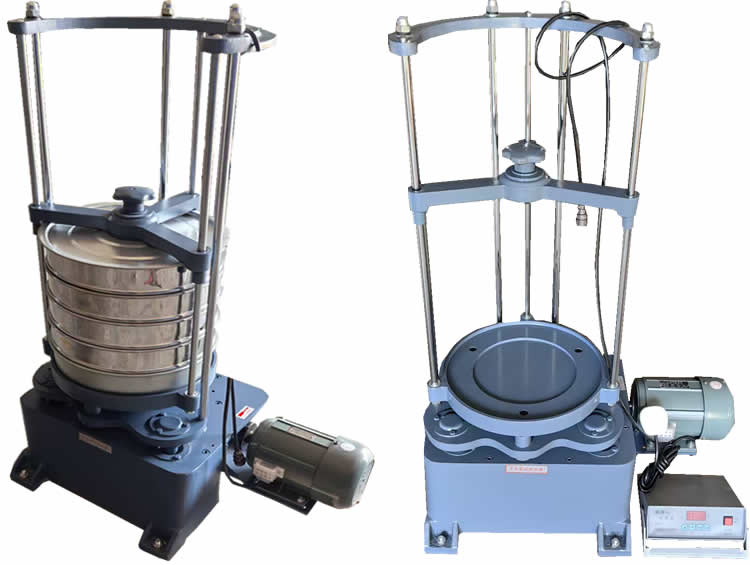

XSB-92型標準振篩機(篩具直徑 300mm)技術參數： 1. 篩具直徑: 300毫米;
